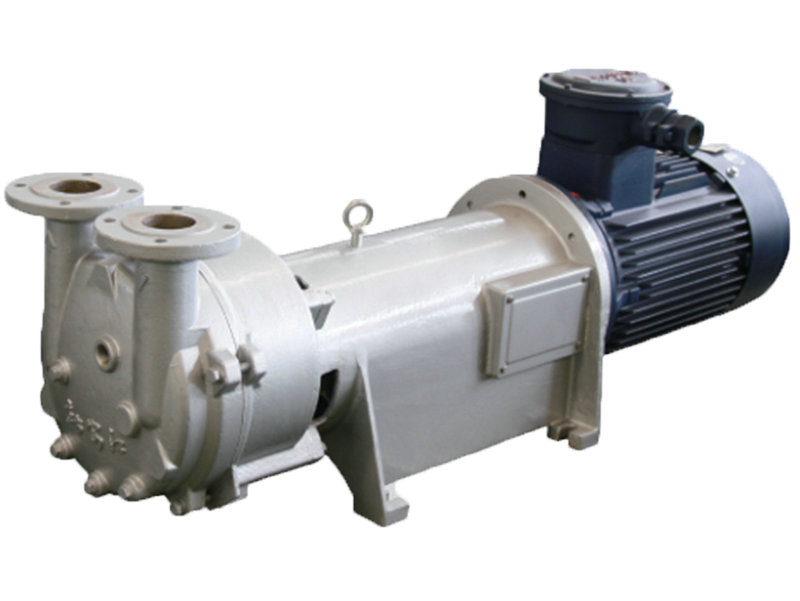

2BV係列液環真空泵

新安江牌2BV係列液環真空泵，是我公司開發的新一代節能型產品，其以出色的性能及眾多優點將全麵取代同性能的SK、2SK係列水環真空泵及W、WY、WL係列往複真空泵。

訂購熱線：0571-64092376

概述

草莓视频在线牌2BV係列液環真空泵，是我公司與科研單位聯合開發的新一代節能型產品，其以出色的性能及眾多優點將全麵取代同性能的SK、2SK係列水環真空泵及W、WY、WL係列往複真空泵。該產品采用機械密封作為標準配置，消除了泄漏隱患，維護更簡單、運行平穩，噪音可低至62分貝。
2BV液環真空泵唄廣泛用於石油、化工、製藥、食品、製糖工業等領域。由於在工作過程中，氣體的壓縮過程是等溫的，所以在壓縮和抽吸易燃易爆氣體時不容易發生爆炸，所以該產品應用更加廣泛。

結構特點

1. 機泵直聯設計，節省空間，易於安裝。
2. 采用機械密封作為標準配置，消除了泄露，維護簡便。
3. 運行平穩，噪音可低至62分貝。
4. 獨特的柔性排氣口設計，不會產生過壓縮，確保了2BV在其性能範圍內效率最佳。
5. 2BV係列全部設有氣蝕保護保護管接口，如在極限壓力下工作，開啟氣蝕保護管接口可在最大限度保證吸氣效果的情況下消除氣蝕聲,並對泵進行保護。
6. 所有零部件經數控車床精密加工，采用國內質優機械密封。

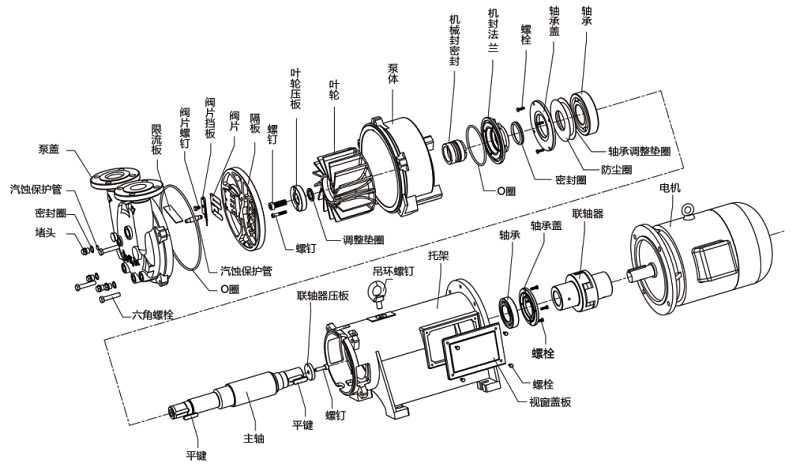

結構圖

2BV液環真空泵-結構圖

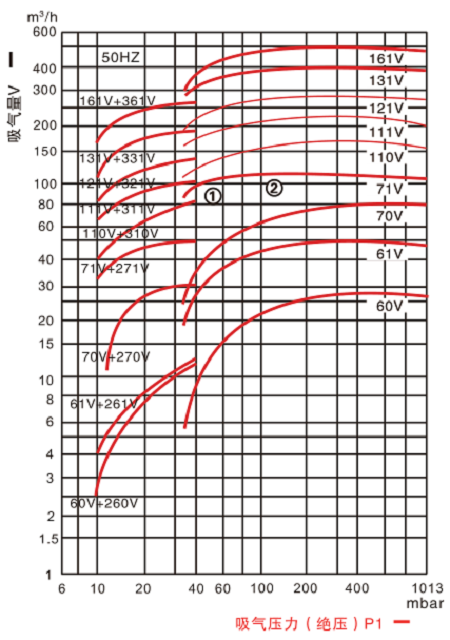

性能範圍圖

選型示例
①設計參數點吸氣量：V=100m³/h，吸氣壓力：P=400mbar；
②其餘參數同標準狀態（見注）選擇與設計點①最近的曲線；
③本例中為71V，根據曲線編號查出相應的產品型號（既定貨號，但又限於標準型）；
注：該性能曲線是在吸入介質為20℃的飽和空氣，工作液溫度為15℃，排氣壓力為1013mbar的狀態下得到的，性能允許差±10%，圖中左側為配用大氣噴射泵的性能曲線。

性能參數表

曲線編號	產品型號	抽氣速率(m³/min)	極限真空度		功率(kw)	轉速(r/min)	耗水量 (L/min)	噪音 [dB(A)]	重量 (kg)
曲線編號	產品型號	抽氣速率(m³/min)	Mpa	mmHg	功率(kw)	轉速(r/min)	耗水量 (L/min)	噪音 [dB(A)]	重量 (kg)
110V	2BV-5110	2.75	0.098	33	4	1450	6.7	63	120
111V	2BV-5111	3.83	0.098	33	5.5	1450	8.3	68	150
121V	2BV-5121	4.66	0.098	33	7.5	1450	10	69	210
131V	2BV-5131	6.66	0.098	33	11	1430	15	73	280
161V	2BV-5161	8.33	0.098	33	15	970	20	74	390
110V	2BV-6110	2.75	0.098	33	4	1450	6.7	63	148
111V	2BV-6111	3.83	0.098	33	5.5	1450	8.3	68	196
121V	2BV-6121	4.66	0.098	33	7.5	1450	10	69	220
131V	2BV-6131	6.66	0.098	33	11	1430	15	73	314
161V	2BV-6161	8.33	0.098	33	15	970	20	74	426
注： ① 表內性能為氣體溫度20℃，大氣壓力為1013.25hpa（相當於760mmHg），氣體相對濕度70%，水循環供水溫度為15℃時的性能。 ② 抽氣速率容差±10%。 ③ 表內真空度數值，是指負於標準大氣壓的那部分壓力。（1 mmHg = 1 Torr (托) = 133.3 Pa (帕), 0.1 Mpa = 750 mmHg）
