氟塑料磁力泵的內部結構圖大概有兩種，從圖中可以看到，氟塑料磁力泵的主要零部件由：
托架，不鏽鋼套，外磁鋼總成，主軸，葉輪，動環，靜環，以及泵體和法蘭構成，如圖所示：

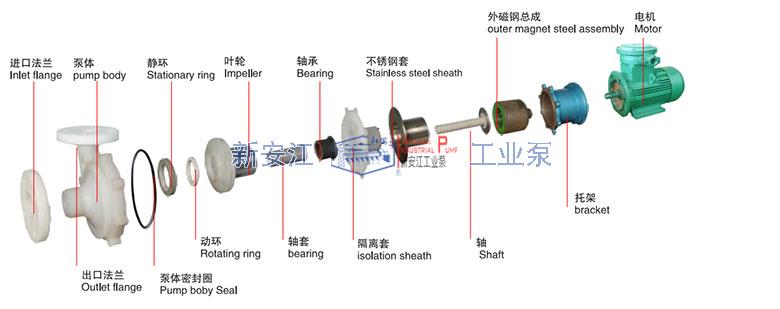

氟塑料磁力泵結構圖一

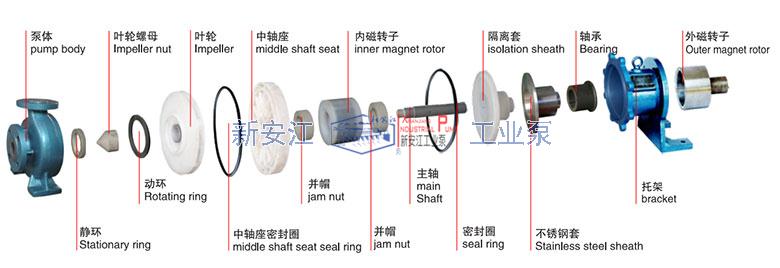

氟塑料磁力泵結構圖二
上述主要零部件的選材和工藝對氟塑料磁力泵的性能和使用壽命都有比較大的影響，從結構圖可以看出，
氟塑料磁力泵沒有動密封，液體被封閉在靜止的隔離套內，可以做到完全無泄漏。
利用磁傳動器的外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用於內磁鋼上，使泵軸與電動機同步旋轉，無接觸地傳遞扭矩。
